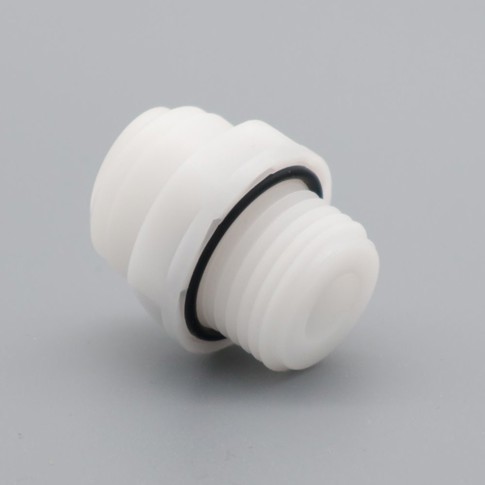

Pneumatik Steckverschraubung, BSPP, POM

Pneumatik Steckverschraubung

Einsatzbereich:

Push-in-Sechskantnippel mit BSPP-Gewinde, geeignet für Druckluftschläuche in Verbindung mit pneumatisch gesteuerten Komponenten in der Lebensmittel-, Chemie- und pharmazeutischen Industrie.

Konstruktion:

Entwickelt um ein hohes Maß an Hygiene und eine lange Lebensdauer zu erreichen.

Qualität:

Hergestellt aus POM
EPDM Dichtung

Standards:

EG 1935/2004.

Temperatur:

Die Temperatur reicht von +1°C bis +98°C.
Arbeitsdruck: 20 bar.

Artikelnummer	Nominal Dim. mm.	Schlüsselweite mm.	Länge L mm.	Verbindung RG	OD Ø Dm. mm.	Länge B mm.	Fadenlänge I mm.	Nettogewicht kg.	Basiseinheit
02791HPC0601W	6,0	15,0	24,1	1/8"	16,6	16,1	6,0	0,0033	Stck.
02791HPC0602W	6,0	18,0	24,1	1/4"	20,5	16,1	8,5	0,0048	Stck.
02791HPC0801W	8,0	17,0	27,0	1/8"	18,5	17,5	6,0	0,0052	Stck.
02791HPC0802W	8,0	18,0	28,5	1/4"	20,5	17,5	8,5	0,0061	Stck.
02791HPC0803W	8,0	21,0	26,5	3/8"	24,0	17,5	9,0	0,007	Stck.
02791HPC0804W	8,0	26,0	29,5	1/2"	28,5	17,5	12,5	0,0119	Stck.
02791HPC1002W	10,0	19,0	30,8	1/4"	21,1	20,1	8,5	0,0072	Stck.
02791HPC1003W	10,0	21,0	26,3	3/8"	24,2	20,1	9,0	0,007	Stck.
02791HPC1004W	10,0	26,0	29,8	1/2"	28,5	20,1	12,5	0,0113	Stck.
02791HPC1203W	12,0	24,0	34,2	3/8"	27,0	24,7	9,0	0,0116	Stck.
02791HPC1204W	12,0	26,0	32,7	1/2"	28,5	24,7	12,5	0,0124	Stck.

Artikelnummer

Nominal Dim.
mm.

Schlüsselweite
mm.

Länge L
mm.

Verbindung
RG

OD Ø Dm.
mm.

Länge B
mm.

Fadenlänge I
mm.

Nettogewicht
kg.

Basiseinheit

Anzahl

02791HPC0601W

6,0

15,0

24,1

1/8"

16,6

16,1

6,0

0,0033

Stck.

02791HPC0602W

6,0

18,0

24,1

1/4"

20,5

16,1

8,5

0,0048

Stck.

02791HPC0801W

8,0

17,0

27,0

1/8"

18,5

17,5

6,0

0,0052

Stck.

02791HPC0802W

8,0

18,0

28,5

1/4"

20,5

17,5

8,5

0,0061

Stck.

02791HPC0803W

8,0

21,0

26,5

3/8"

24,0

17,5

9,0

0,007

Stck.

02791HPC0804W

8,0

26,0

29,5

1/2"

28,5

17,5

12,5

0,0119

Stck.

02791HPC1002W

10,0

19,0

30,8

1/4"

21,1

20,1

8,5

0,0072

Stck.

02791HPC1003W

10,0

21,0

26,3

3/8"

24,2

20,1

9,0

0,007

Stck.

02791HPC1004W

10,0

26,0

29,8

1/2"

28,5

20,1

12,5

0,0113

Stck.

02791HPC1203W

12,0

24,0

34,2

3/8"

27,0

24,7

9,0

0,0116

Stck.

02791HPC1204W

12,0

26,0

32,7

1/2"

28,5

24,7

12,5

0,0124

Stck.
