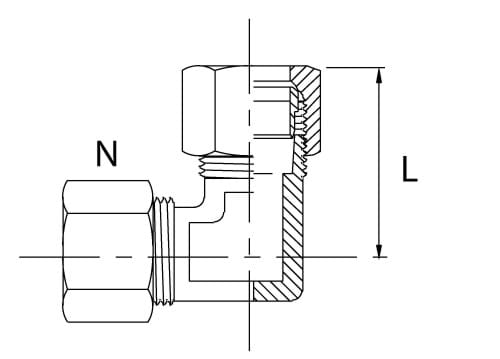

Winkelsteckverbinder

Einsatzbereich:

Geeignet u.a. für den Anschluss von Schläuchen mit kleineren Abmessungen.

Konstruktion:

Entwickelt, um ein hohes Maß an Hygiene und eine lange Lebensdauer zu erreichen.

Qualität:

Hergestellt aus Edelstahl AISI 316L, DIN 2353.

Temperatur:

Die Temperatur reicht von -40°C bis +120°C ohne Druckreduzierung.
Arbeitsdruck bei +20°C, 250 bar für 6-15 mm, 160 bar für 18-22 mm.

Datenblatt herunterladen

Artikelnummer	Rohr Dim. 1 - mm.	Einbaumaße L mm.	Schlüsselweite mm.	Arbeitsdruck bar	Nettogewicht kg.	Basiseinheit
0100610006	6,0	27,0	14,0	315,0	0,050	Stck.
0100610008	8,0	29,0	17,0	315,0	0,071	Stck.
0100610010	10,0	30,0	19,0	315,0	0,100	Stck.
0100610012	12,0	32,0	22,0	315,0	0,170	Stck.
0100610015	15,0	36,0	27,0	315,0	0,205	Stck.
0100610018	18,0	40,0	32,0	315,0	0,310	Stck.
0100610022	22,0	44,0	36,0	160,0	0,330	Stck.
0100610028	28,0	47,0	41,0	160,0	-	Stck.
0100610035	35,0	56,0	50,0	160,0	-	Stck.
0100610042	42,0	63,0	60,0	160,0	-	Stck.

Falsche Produktdaten, Abweichungen bei Bildern/Videos sowie Preis- und Wechselkursänderungen vorbehalten.
