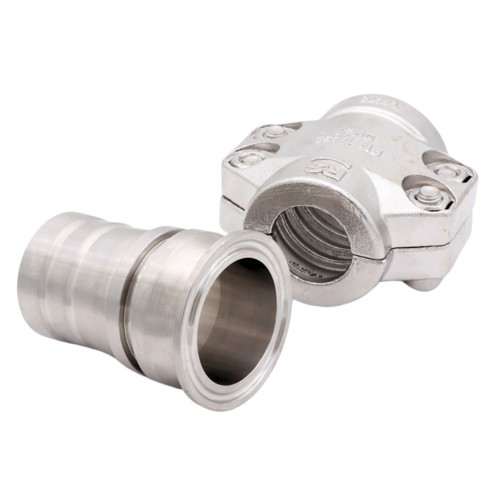

DIN Clamp

Einsatzbereich:

Clamp-Armatur mit DIN CLAMP Anschluss für Produktschläuche zum Anschluss an Geräte. Die Armatur wird mit Edelstahlbacken höchster Qualität zum Befestigen verwendet.

Konstruktion:

Die Armatur besteht aus einem Anschlussstück und einem Satz Backen aus Edelstahl, die um den Schlauch geklemmt werden, während das Anschlussstück in einer Aussparung arretiert ist.

  • Die Clamp-Armatur kann im Falle eines Schlauchwechsels wiederverwendet werden
  • Anschlüsse zwischen DN10 und bis zu DN100
  • Geliefert für den Anschluss mit CLAMP nach DIN Standard

Qualität:

Das Anschlussstück ist aus Edelstahl AISI 316 mit einer Oberflächenrauheit innen von R 0,8 µ gefertigt und mit einer Chargennummer versehen. Die Klemmbacken sind aus Edelstahl AISI 304 gefertigt.

Artikelnummer Nominal Dim.
mm.
Verbindung
Clamp Voraussetzung
Ø ID Schlauch
mm.
Ø OD Schlauch
mm.
Basiseinheit Anzahl
04630200614 19,1 DN15 19,1 29-33 Stck.
04630200615 19,1 DN20 19,1 29-33 Stck.
04630250514 25,0 DN25 25,0 34-36 Stck.
04630250515 25,0 DN15 25,0 34-36 Stck.
04630250614 25,0 DN25 25,0 35-39 Stck.
04630250814 25,0 DN25 25,0 40-43 Stck.
04630320614 32,0 DN32 32,0 42-46 Stck.
04630320615 32,0 DN40 32,0 42-46 Stck.
04630320814 32,0 DN32 32,0 46-50 Stck.
04630320815 32,0 DN32 32,0 47-51 Stck.
04630380514 38,0 DN40 38,0 47-51 Stck.
04630380614 38,0 DN40 38,0 49-53 Stck.
04630380814 38,0 DN40 38,0 52-56 Stck.
04630500614 51,0 DN50 51,0 62-64 Stck.
04630500814 51,0 DN50 51,0 63-67 Stck.
04630501014 51,0 DN50 51,0 68-72 Stck.
04630630614 63,5 DN65 63,5 74-77 Stck.
04630630814 63,5 DN65 63,5 77-81 Stck.
04630631014 63,5 DN65 63,5 84-87 Stck.
04630750614 76, DN80 76,1 87-90 Stck.
04630750814 76,1 DN80 76,1 89-94 Stck.
04631020814 101,6 DN100 101,6 114-119 Stck.
04631021014 101,6 DN100 101,6 118-122 Stck.
Falsche Produktdaten, Abweichungen bei Bildern/Videos sowie Preis- und Wechselkursänderungen vorbehalten.
