Edelstahl Wellschlauch

Einsatzbereich:

Gewellter, hochflexibler Edelstahl Wellschlauch für mittlere Beanspruchung, geeignet für sehr hohe Temperaturen und Drücke. Wird typischerweise in Verbindung mit Heißwasser- oder anderen Versorgungsanlagen verwendet.

Konstruktion:

Die Außenseite des Schlauchs ist mit Geflecht aus Edelstahl AISI 304L oder 316 geschützt. Innen ist der Schlauch aus gewelltem Edelstahl AISI 316 oder AISI 321L gefertigt. Auf der Außenseite kann der Schlauch mit Silikon beschichtet werden, um eine höhere hygienische Oberfläche und einen Hitzeschutz bis zu +200°C zu erreichen.

Der Schlauch kann mit Kupplungen in verschiedenen Standards wie BSP und hygienischen Kupplungen geliefert werden.

Sicherheitsfaktor:

Sicherheitsfaktor: ≥ 4 mal Arbeitsdruck.

Druck:

Alle Drücke sind bei einer Temperatur von +20°C angegeben.

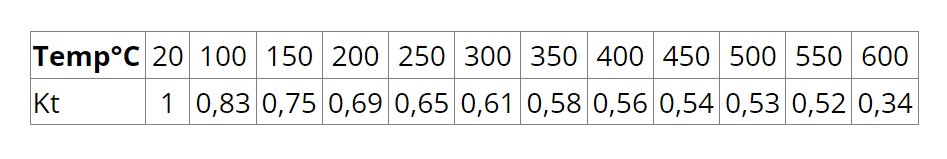

Flexible Wellschläuche arbeiten effektiv in einem Temperaturbereich von -273°C bis +600°C. Dieser Betriebsbereich wird durch die für die Armaturen verwendeten Materialien und die Schweißverfahren beeinflusst. Die Werte für die Arbeitsdruckreduzierung (WPD) variieren mit der Temperatur, wie in der Tabelle dargestellt (siehe Abbildung).

Beispiel: Wenn der Betriebsdruck bei +20°C mit 100 bar angegeben ist, beträgt der Betriebsdruck bei +250°C 65 bar.

Standards:

Europäischer Standard ISO 10380, ISO 9001/2000 und Richtlinie 2014/68/EU.
